Определение конфигурации гибкого кабель-троса при буксировке подводного объекта на течении заданного профиля

Полный текст

ВВЕДЕНИЕ

Проведение морских экспедиционных исследований предполагает зондирования, буксировки, работу с проточными системами анализа воды на ходу судна или постановки буйковых станций. Научно-исследовательские суда оборудуются для этих целей различными лебедками. Лебедки могут быть грузоподъемные, на барабане которых размещен металлический трос, либо кабель-тросовые, позволяющие передавать на погружаемые устройства электропитание и обмениваться с ними информацией в реальном времени. Они могут быть гидравлическими, электрическими и электрогидравлическими. Существует большой парк лебедок мировых производителей [1].

Создаются и новые типы лебедок для обеспечения зондирований на заякоренных постановках [2]. Кроме того, лебедка может устанавливаться на судно самого разного водоизмещения, возможно, и не научно-исследовательское по своему основному назначению (например, рыболовецкое, судно-снабженец и т.п.). Однако в ходе выполнения авторами работы, связанной с расчетом конфигурации гибкого кабель троса при буксировке ПО, выявилась необходимость применение численных методов и ЭВМ. Численное моделирование с ЭВМ прежде всего должно быть направлено на моделирование сложных механических процессов, а не только на абстрактное решение неких уравнений. Поэтому тема является актуальной и требует нахождения пути ее решения.

Целью исследования является расчет конфигурации гибкого кабель-троса при буксировке подводного объекта на течении заданного профиля с помощью численных методов и ЭВМ.

Корабль буксирует подводный объект (ПО) заданной формы и отрицательной плавучести p₀ на гибком кабель-тросе. Заданы характеристики кабель-троса: длина кабель-троса L, диаметр d_*, отрицательная плавучесть погонного метра p_*. Буксировка осуществляется по прямой с постоянной скоростью V_k. Требуется определить конфигурацию кабель-троса и положение (ПО) по отношению к кораблю (рис. 1). Профиль течения (функция V_T(Y)) и скорость буксировки V_k известны.

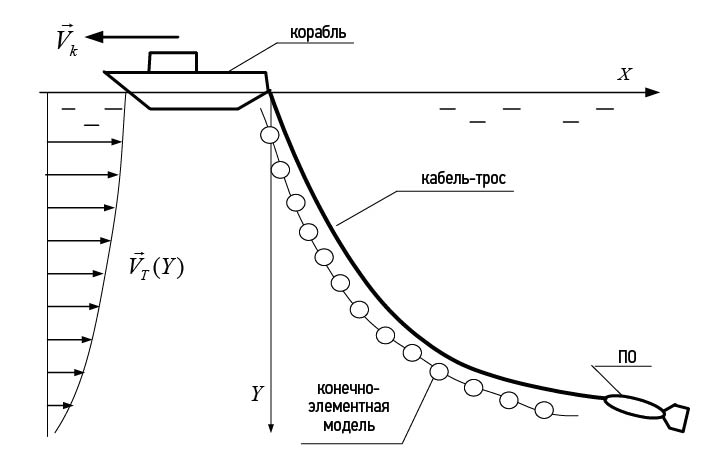

Рис. 1. Буксировка ПО на гибком кабель-тросе.

Fig. 1. Underwater vehicle towing with a flexible electro-mechanical cable.



Для построения физической модели задачи воспользуемся методом прямого конструирования [3–6], представляя кабель-трос в виде последовательности однотипных элементов (рис. 1). При этом будем полагать, что типовой элемент модели кабель-троса состоит из абсолютно твердого стержня длины l, шарнирно прикрепленного к сфере малого (в сравнении с l) радиуса. Отрицательная плавучесть и сопротивление воды элемента модели кабель-троса приложены в центре сферы. Однотипность элементов позволяет при записи алгоритма воспользоваться рекуррентными зависимостями, что очень удобно при организации численного расчета. Такой подход позволяет вместо механической системы с бесконечным числом степеней свободы рассматривать систему с конечным, хотя и большим, числом степеней свободы. Очевидно, что кроме элементов модели кабель-троса, общая модель задачи должна включать модель ПО [7–12].

МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ЗАДАЧИ

Для получения системы алгебраических уравнений, описывающих состояние равновесия всех элементов принятой физической модели, рассмотрим сначала схему сил, действующих на ПО (рис. 2). Это приложенная в точке G отрицательная плавучесть ${\overrightarrow{p}}_0$, приложенная в точке D сила гидродинамического давления ${\overrightarrow{R}}_0$, а так же приложенная в точке O сила реакции со стороны первого элемента модели кабель-троса ${\overrightarrow{T}}_1$ [8, 9].

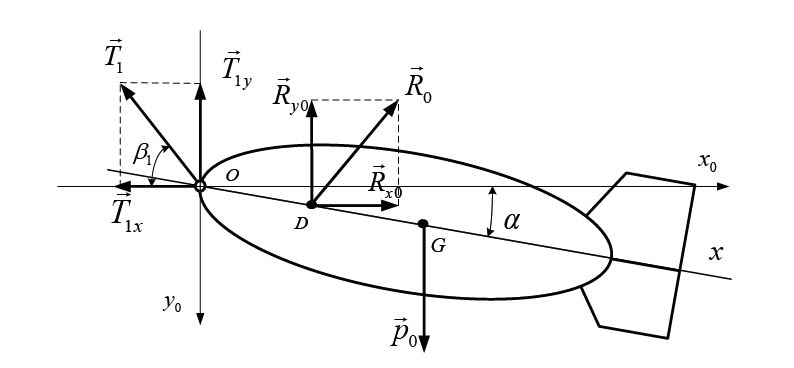

Рис. 2. Силовая схема для ПО.

Fig. 2. Free body diagram of an underwater vehicle.



Запишем уравнения равновесия ПО [5, 6, 10]:

$\sum F_x=0=R_{x0}-T_{1x}=R_{x0}-T_1{\mathrm{cos\beta }}_1$; (1)

$\sum F_y=0=p_0-T_{1y}-R_{y0}=p_0-T_1{\mathrm{sin\beta }}_1-R_{y0}$; (2)

$\sum M_O=0=p_0\cdot a\mathrm{cos\alpha }-R_{x0}\cdot b\mathrm{sin\alpha }-R_{y0}\cdot b\mathrm{cos\alpha }$. (3)

Дополним уравнения (3) равновесия выражениями для составляющих гидродинамической силы по [8, 9]:

$R_{x0}=c_x\left(\alpha \right)\frac{\mathrm{\rho }{V}^2}{2}{d}^2;R_{y0}=c_y\left(\alpha \right)\frac{\mathrm{\rho }{V}^2}{2}{d}^2$, (4)

где c_x(α), c_y(α) — коэффициенты сопротивления и подъемной силы (они для заданного ПО определяются экспериментально как функции угла атаки α); b=OG — расстояние до центра приложения силы гидродинамического давления; a=OD — расстояние до центра тяжести, d — характерный размер ПО, p₀ — его отрицательная плавучесть.

Величины a, b, d, c_x(α), c_y(α), p₀ — входят в состав исходных данных.

Замечание: значение скорости обтекания ПО будет

V = V_k + V_T(Y₀), (5)

где Y₀ — глубина погружения ПО.

Дополним математическую модель задачи уравнениями равновесия каждого сферического элемента кабель-троса (рис. 3):

$\sum F_x=0=R+T_{ix}-T_{(i+1)x}=R+T_i\cos {\beta }_i-T_{i+1}{\mathrm{cos\beta }}_{i+1}$; (6)

$\sum F_y=0=p-F_{apx}+T_{iy}-T_{(i+1)y}=p+T_i{\mathrm{sin\beta }}_i-T_{i+1}{\mathrm{sin\beta }}_{i+1}$; (7)

где $R=c_x\frac{\mathrm{\rho }{V}^2}{2}S$ — сила гидродинамического сопротивления элемента троса; $S=d_{*}l$ — площадь поперечного сечения элемента; $p=p_{*}l$ — отрицательная плавучесть элемента троса; l — длина участка троса между сферическими элементами троса (число участков модели кабель-троса n задается исследователем); c_x — коэффициент сопротивления (задаваемый параметр, например для сферы c_x=0,47).

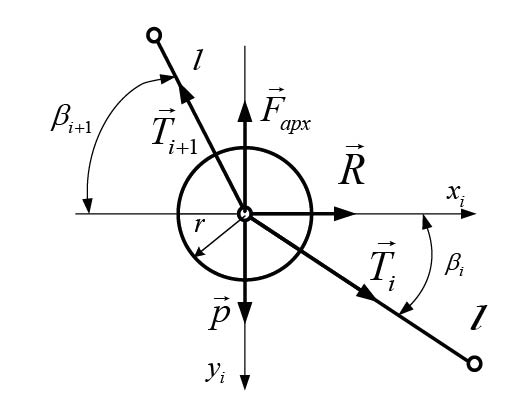

Рис. 3. Силовая схема конечного элемента троса.

Fig. 3. Free body diagram of the finite cable element.



Глубина погружения i-го элемента модели кабель-троса определяется координатой Y_i

$Y_i=H-l\sum _{j=1}^i{\mathrm{sin\beta }}_i$. (8)

Замечание: значение скорости обтекания i-го шара будет

V = V_k + V_T(Y_i). (9)

Расстояние по горизонтали от ПО до i-ой сферы определяется по формуле:

${\tilde{X}}_{\text{НПА}}=l\sum _{j=1}^i{\mathrm{cos\beta }}_j$. (10)

Подсистема уравнений (6)–(11) верна для n элементов модели кабель-троса; сумма длин участков позволит найти общую длину кабель-троса как

L = nl. (11)

Совокупность записанных уравнений, часть из которых трансцендентные, содержащие слагаемые, зависимые от заранее неизвестных заглублений элементов модели, является математической моделью рассматриваемой задачи.

АЛГОРИТМ РЕШЕНИЯ ЗАДАЧИ

Постановка первой задачи

Для построения алгоритма расчета воспользуемся методом последовательных приближений [3, 13, 14]. В начале первого приближения зададим Y₀ — глубина погружения ПО. Заметим, что в этом случае уравнения (1)–(5) представляют собой независимую систему уравнений. При этом можно начать с решения трансцендентного уравнения (3) при условиях (4) и (5). Его решение вновь воспользуемся методом последовательных приближений. Для этого вычислим сумму моментов относительно точки О всех действующих на ПО сил при пошаговом увеличении угла атаки α от нуля градусов; смена знака суммы будет свидетельствовать о достижении значения α, при котором имеет место равновесие ПО. После этого уравнения (1) и (2) позволят при численном расчете найти силу реакции от первого элемента модели троса T₁, а также угол ее с горизонтом β₁ (т.е. положение первого от ПО конечного элемента троса).

Рекуррентные формулы (6)–(10) позволяют последовательно находить значения силы реакции последующего элемента модели троса T_i+1, угол ее с горизонтом β_i+1, координаты сферических элементов Y_i+1 и X_i+1 (т.е. конфигурацию модели кабель-троса). Расчет первого приближения заканчивается, когда выполняется уравнение (11). Если в результате расчета последний сферический элемент оказался над поверхностью воды (т.е. Y_n<0), начальную глубину погружения ПО следует увеличить; если последний элемент оказался на глубине, превышающем наперед заданную погрешность расчета, начальную глубину ПО следует уменьшить. Расчеты приближений следует выполнять до тех пор, пока последний сферический элемент модели не достигнет поверхности воды с наперед заданной точностью.

Предложенный алгоритм нахождения решения нелинейной задачи базируется на последовательном решении ряда однотипных линейных задач (системы линейных уравнений с вычисляемыми на каждом шаге силами сопротивления) и использовании рекуррентных выражений для определения длины и конфигурации кабель-троса с контролем выполнения критерия окончания расчета (достижение концом троса поверхности воды).

Постановка второй задачи

Корабль буксирует ПО заданной формы и отрицательной плавучести p₀ на гибком кабель-тросе. Заданы характеристики кабель-троса: диаметр d_*, отрицательная плавучесть погонного метра p_*. Буксировка осуществляется по прямой с постоянной скоростью V_k с глубиной H погружения ПО. Требуется определить необходимую длину кабель-троса, его конфигурацию и положение ПО по отношению к кораблю (см. рис. 1). Профиль течения (функция V_T(Y)) и скорость буксировки V_k известны.

Предложенные выше физическая и математическая модели, а также алгоритм расчета могут быть применены и для решения второй задачи. В этом случае метод последовательных приближений будет использован только для определения угла атаки ПО и силы реакции со стороны первого элемента модели кабель-троса. Далее применяется последовательное решение уравнений (6)–(10) с контролем глубины погружения Y_i+1 сферического элемента модели кабель-троса. Как только эта величина станет меньше или равной наперед заданной, расчет прекращается, а требуемая длина кабель-троса рассчитывается как произведение длины элемента модели l на число элементов.

Примечание: длина элемента модели l определяется опытом и (или) представлениями исследователя о моделируемом процессе (например, предполагаемой длиной кабель-троса и примерным количеством элементов, которые могут дать хорошее приближение модели к реальному объекту). Один расчет дает ответ на вопрос «что будет, если…». Осуществив несколько расчетов с разной длиной участка (т.е. выполнив численный эксперимент) можно определить оптимальное значение числа конечных элементов (когда увеличение числа элементов физической модели перестает влиять на результаты расчета).

ВЫВОДЫ

Задача 1. Расчет первого приближения заканчивается, когда выполняется уравнение (11). По исходным данным в табл. 1 в результате расчета последний сферический элемент оказался ниже уровня поверхностью воды (т.е. y<0), при этом начальная глубина составила Y₀=200 м, а до поверхности воды последнего элемента 12,89 м. Расчеты приближений выполнялись до тех пор, пока последний сферический элемент модели не достигнет поверхности воды с наперед заданной точностью в 1 м. Расчет был остановлен при начальной глубине (рис. 4, d) Y₀=188 м; при этом последний конечный элемент троса не достиг поверхности воды 0,52 м.



Таблица 1. Исходные данные для расчета первой задачи

Table 1. Calculation inputs for the first problem

a, м	b, м	d, м	P0, Н	p, Н	L, м	Da, м
1	0,65	0,35	1000	30	300	0,02



Результаты расчета первой задачи

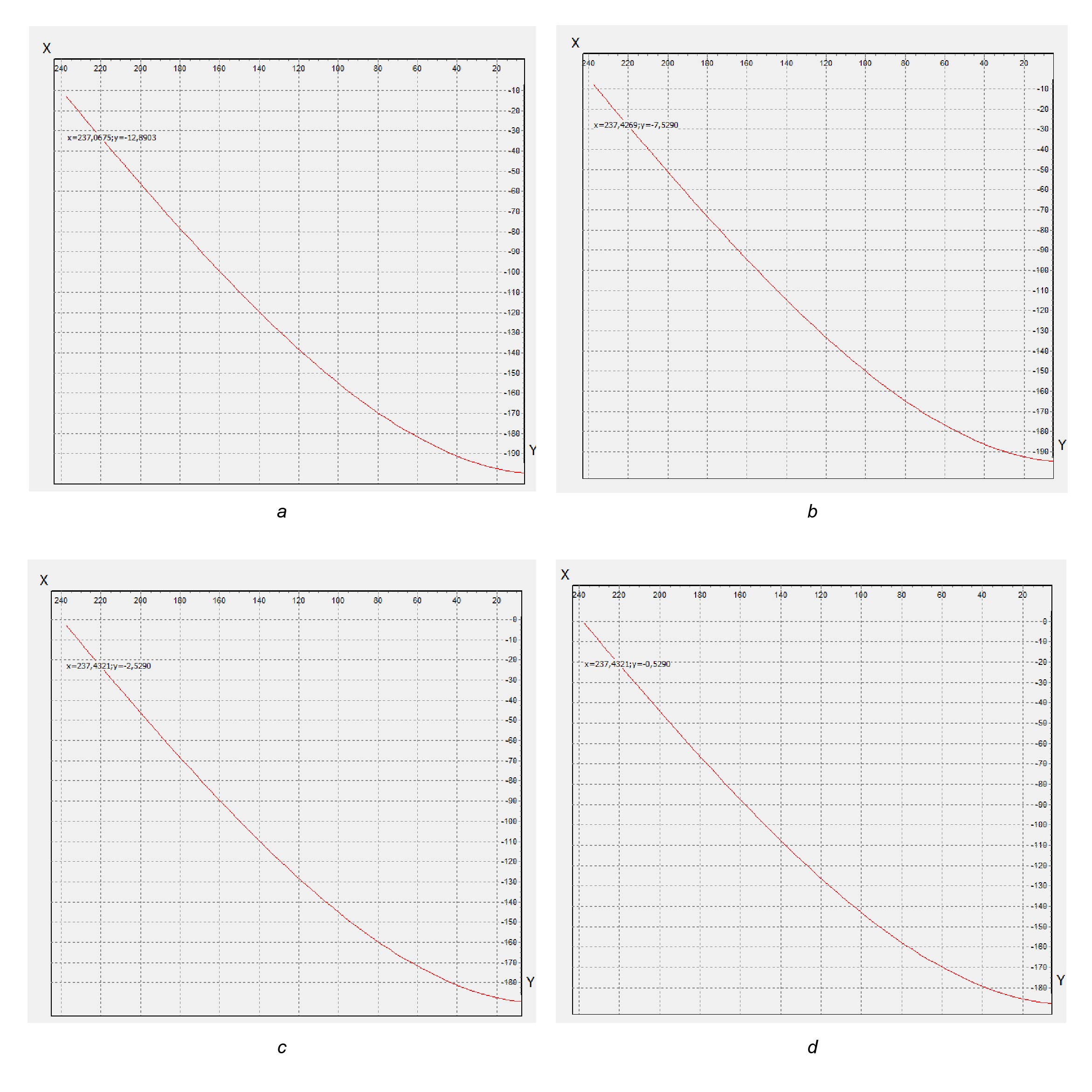

Рис. 4. Конфигурация кабель-троса при постоянных скоростях буксировки и течения. a — расчет с начальной глубиной Y₀=200 до поверхности 12,89 м, b — расчет с начальной глубиной Y₀=195 до поверхности 7,53 м, c — расчет с начальной глубиной Y₀=190 до поверхности 2,53 м, d — расчет с начальной глубиной Y₀=188 до поверхности 0,52 м.

Fig. 4. Electro-mechanical cable configuration for constant towing and current speeds. a, calculation for initial depth Y₀=200 to surface (12.89 m); b, calculation for initial depth Y₀=195 to surface (7.53 m); c, calculation for initial depth Y₀=190 to surface (2.53 m); d, calculation for initial depth Y₀=188 to surface (0.52 m).



Задача 2. По исходным данным в табл. 2 осуществив несколько расчетов с разной длиной участка (рис. 5), было определено оптимальные значения числа конечных элементов (когда увеличение числа элементов физической модели перестает влиять на результаты расчета). Для предложенных исходных данных значение l составило в диапазоне от 1 до 5 м.



Таблица 2. Исходные данные для расчета второй задачи

Table 2. Calculation inputs for the second problem

а, м	b, м	d, м	P0, Н	p, Н	l, м	H, м	Da, м
1	0,65	0,35	1000	15	10	600	0,02



Результаты расчета второй задачи

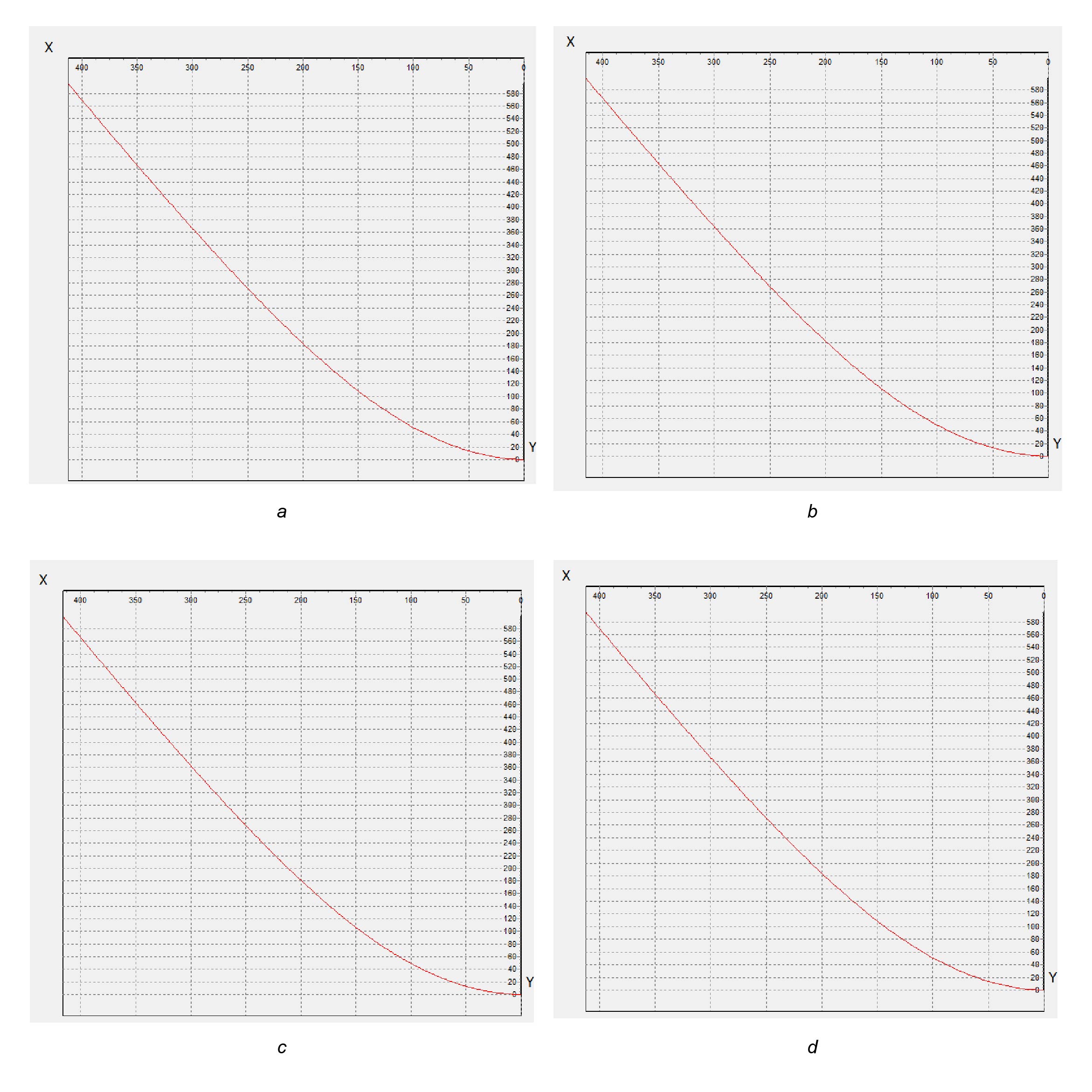

Рис. 5. Конфигурация кабель-троса. a — Расчет с длиной участка l=5 м, b — расчет с длиной участка l=2,5 м, c — расчет с длиной участка l=1,25 м, d — расчет с длиной участка l=0,625 м.

Fig. 5. Electro-mechanical cable configuration. a, calculation for section length l=5 m; b, calculation for section length l=2.5 m; c, calculation for section length l=1.25 m; d, calculation for section length l=0.625 m.



ЗАКЛЮЧЕНИЕ

Разработанные модель и программы расчета определения конфигурации гибкого кабель-троса при буксировке подводного объекта на течении заданного профиля, позволяют решить две задачи: в первой из них можно при заданной длине кабель-троса определить его конфигурацию, а также заглубление подводного объекта (ПО), во второй задаче можно определить длину кабель-троса, обеспечивающую заданное заглубление ПО. При этом профиль течения и скорость буксировки ПО должны быть заданы.
